MAGURA HYMEC - Kupplungs-Kit für YAMAHA YZF 250 09-13 + 20- / 450 09-19

Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten.

- Kein Wandern des Druckpunktes

- Automatisches Ausgleichen des Belagverschleißes

- Wartungsfreiheit

- Bis 150g leichter je nach Modell

- Bis 20% weniger Betätigungskraft

- Einbaufertig, sehr leichte Montage

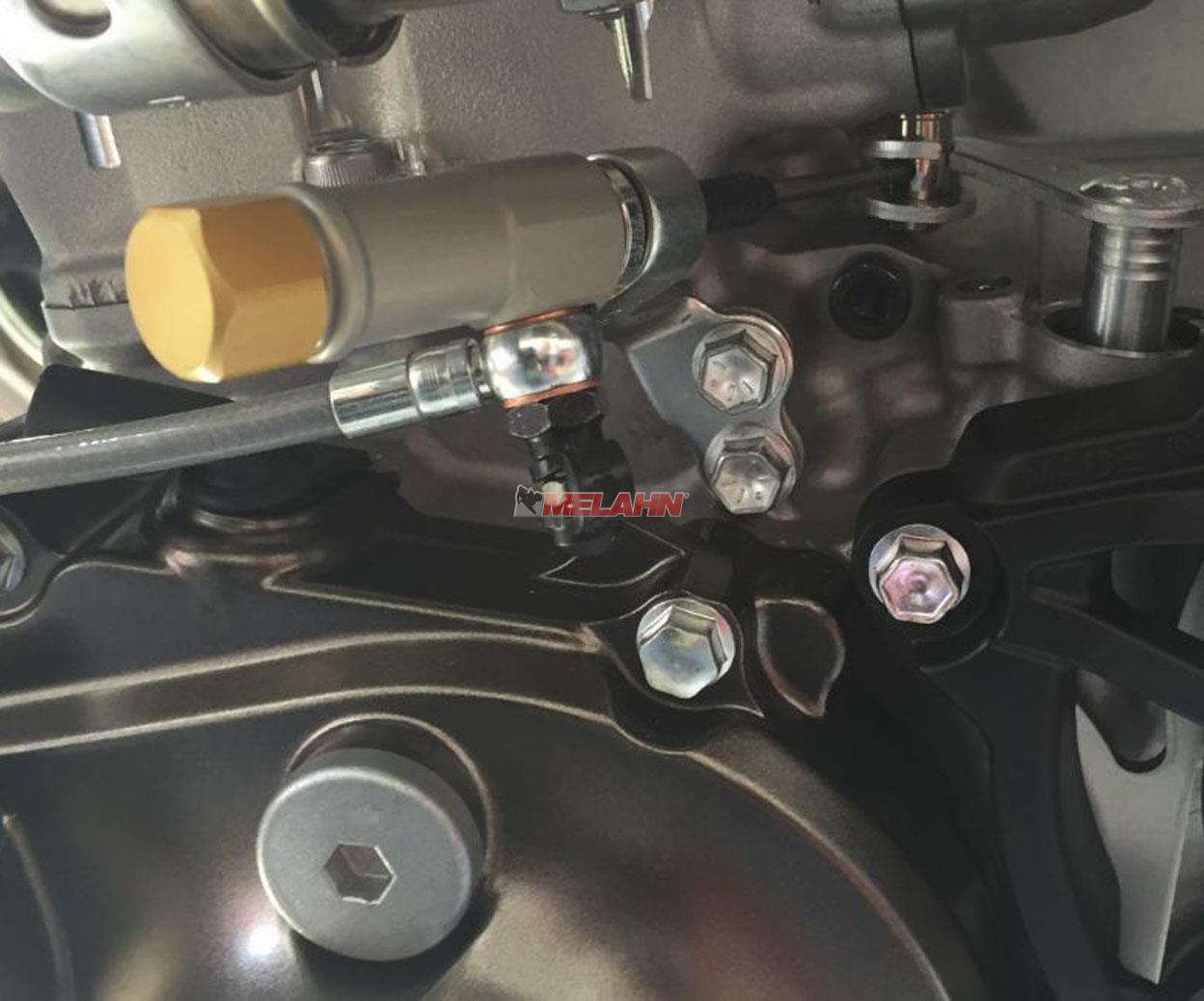

Anbauinformationen:

1. Biegen Sie die Zugeinhängung am Ausrückhebel vorsichtig auf um das Einhängen der Hymec-Zugstange

zu ermöglichen.

2. Montieren Sie die Distanzscheiben am Hymec-Nehmerzylinder.

3. Pressen Sie den Nippel behutsam auf die Zugstange am Nehmerzylinder – für die

Leerspieleinstellung könnte ein Demontieren der Distanzscheiben im Nachgang erforderlich

sein.

4. Hängen Sie die Hymec-Zugstange im Ausrückhebel ein – Nippel Hymec-Zugstange in die

Zugeinhängung am Ausrückhebel.

5. Hängen Sie den Hymec-Nehmerzylinder (inkl. bereits montierter Distanzscheiben) im

Gegenhalter ein – Falls nötig, betätigen Sie den Ausrückhebel mittels eines großen

Gabelschlüssels, um die Montage zu erleichtern. Prüfen Sie das Leerspiel, indem Sie den

Nehmerzylinder nach hinten ziehen und nehmen Sie eine Voreinstellung des Leerspiels (4 bis

6mm) gemäß HYMEC manual vor.

6. KX 450 F – Montieren Sie das mitgelieferte Abdeckblech gemäß Abbildung.

7. KX 250 F – Montieren Sie den Nehmerzylinder gemäß Montageschritten 2 und 3.

8. KX 250 F – Montieren Sie den Nehmyerzylinder gemäß Montageschritt 5.

9. YZF – Hängen Sie den Hymec-Nehmerzylinder im mitgelieferten Gegenhalter ein und

montieren Sie diesen anschließend am Motorblock. Überprüfen Sie abschließend das

Leerspiel und korrigieren dies falls nötig gemäß Montageschritt 5.

Anpassung des Leitungsanschlusswinkels am Nehmerzylinder:

Sofern eine Anpassung des Leitungsanschlusswinkels nötig ist, um die Kompatibilität des HymecNehmerzylinders

an Ihrem Fahrzeug zu gewährleisten, führen Sie bitte nachfolgende Schritte aus –

1) Lösen Sie die Hohlschraube des Hymec Nehmerzylinders – 15°.

2) Drehen Sie die Leitung in die erforderliche Position, achtes sie darauf dass die Hohlschraube nicht

zu weit geöffnet wird.

3) Ziehen Sie die Hohlschraube mit Nennanzugsmoment 15° - 1,6Nm fest.

4) Sofern das Öffnen um ca.15° eingehalten wird bleibt der Verlust an Hydrauliköl vernachlässigbar,

eine Neubefüllung des Hymec-Systems ist dann nicht erforderlich.

5) Sollte dennoch zu viel Hydraulikflüssigkeit ausgetreten sein, oder gar Luft durch Öffnen

Der Hohlschraube in das System gelangt sein, bestellen Sie sich bitte das Hymec-Service-

Kit 0722152 und nehmen eine Neubefüllung des Hymec-Systems gemäß mitgelieferter

Montageanleitung vor.
